Ra de haute résolution, appareil de contrôle SRT6200 d'aspérité de Rz
Mots clés : appareil de contrôle portatif de rugosité, Ra de rugosité, aspérité, finition extérieure, mitutoyo d'appareil de contrôle de rugosité, machine d'essai de rugosité, appareil de contrôle extérieur de finition, fabrication d'appareil de contrôle d'aspérité, fabrication de machine d'essai de rugosité
Caractéristiques :
Cet instrument est compatible avec quatre normes d'OIN, de DIN, de norme ANSI et de JIS et est très utilisé dans le site de production pour mesurer l'aspérité de diverses pièces machine-traitées, calcule des paramètres correspondants selon des conditions de mesure choisies et montre clairement tous les paramètres de mesure.
En mesurant la rugosité d'une surface, le capteur est placé sur la surface et puis uniformément glisse le long de la surface en conduisant le mécanisme à l'intérieur de l'appareil de contrôle. Le capteur obtient l'aspérité par la sonde intégrée pointue. Cette rugosité cause le déplacement de la sonde qui a comme conséquence le changement de la quantité inductive de bobines d'induction afin de produire du signal analogue, qui est proportionnellement à l'aspérité à l'extrémité de sortie du redresseur sensible à la phase.
Les processus exclusifs de DSP et calcule et puis produit les résultats de mesure sur l'affichage à cristaux liquides.
* très facile à utiliser
* mesure multiple de paramètre : Ra, Rz
* capteur fortement sophistiqué d'inductance
* batterie rechargeable d'ion intégré de lithium et circuit de commande avec la capacité élevée
* petit dans la taille, lumière dans le poids et facile à utiliser
* peut communiquer avec l'ordinateur de PC pour des statistiques, l'impression et analyser par le câble facultatif et le logiciel pour l'interface de RS232C.
*Manual ou automatique arrêté. L'appareil de contrôle peut être coupé en appuyant sur la touche de puissance à tout moment. D'autre part, la puissance de volonté d'appareil de contrôle elle-même outre d'environ 5 minutes après la dernière opération principale.
Caractéristiques :
Affichage : 4 chiffres, 10 millimètres d'affichage à cristaux liquides, avec le contre-jour bleu
Paramètres : Ra, Rz
Chaîne d'affichage
Ra : 0.05-10.00um/1.000-400.0uinch
Rz : 0.020-100.0um/0.780-4000uinch
Exactitude : Pas plus de 10%
Fluctuation de valeur d'affichage : Pas plus de 6%
Capteur :
Principe d'essai : Type d'inductance
Rayon de Pin de sonde : 10um
Matériel de Pin de sonde : Diamant
Force de mesure de sonde : 16mN (1.6gf)
Angle de sonde : 90°
Rayon vertical de chef de guidage : 48mm
Course motrice maximum : 17.5mm/0.7inch
Longueur de coupure (l) : 0.25mm/0.8mm/2.5mm facultatifs
Longueur d'évaluation : 1~5 ont découpé facultatif
Entraînement de la vitesse :
longueur d'échantillonnage = 0.25mm Vt=0.135mm/s
longueur d'échantillonnage = 0.8mm Vt=0.5mm/s
longueur d'échantillonnage = 2.5mm Vt=1mm/s
Vt=1mm/s de renvoi
Résolution : 0.001μm si lisant <10μm
0.01μm si 10μm≤reading<100μm
0.1μm si lisant ≥100μm
Batterie de Li-ion de puissance : rechargeable
Conditions de fonctionnement : Temp. 0~50℃
Humidité <80>
Taille : 140x57x48 millimètre (pouce 5.5x2.2x1.9)
Poids : environ 420 g
La livraison standard :
Unité principale 1
Housse de transport 1
Capteur standard 1
Plat 1 témoin standard
Adaptateur 1 de puissance
Manuel d'exploitation 1
Tournevis 1
Jambe réglable 1
Protecteur 1 de capteur
Accessoires facultatifs :
Câble et logiciel pour RS-232
Extension Rod
Appui de mesure
Collecte spéciale pour des cannelures, des trous et des trous

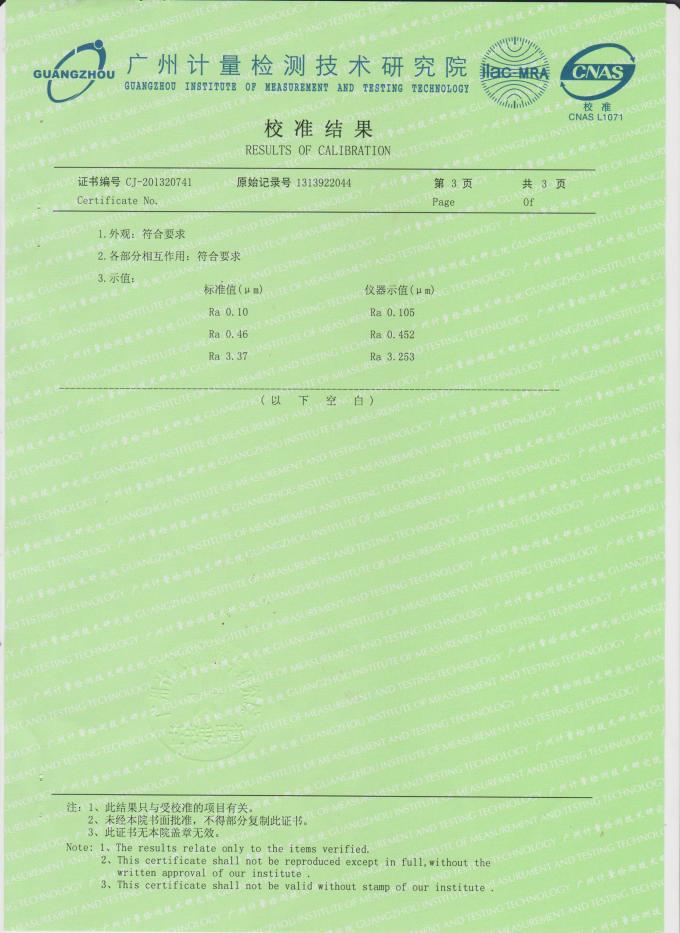

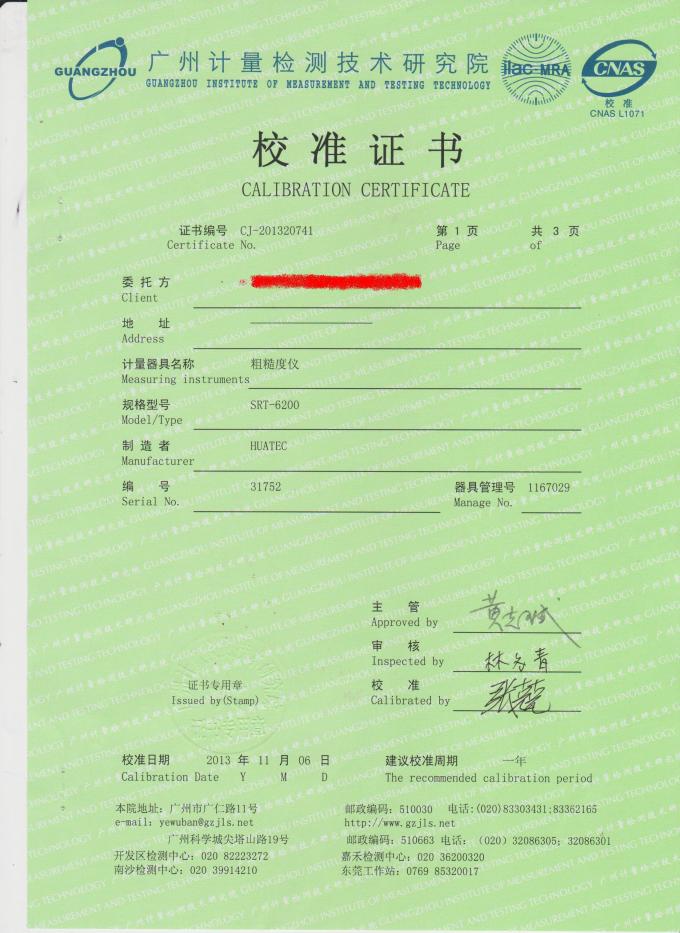

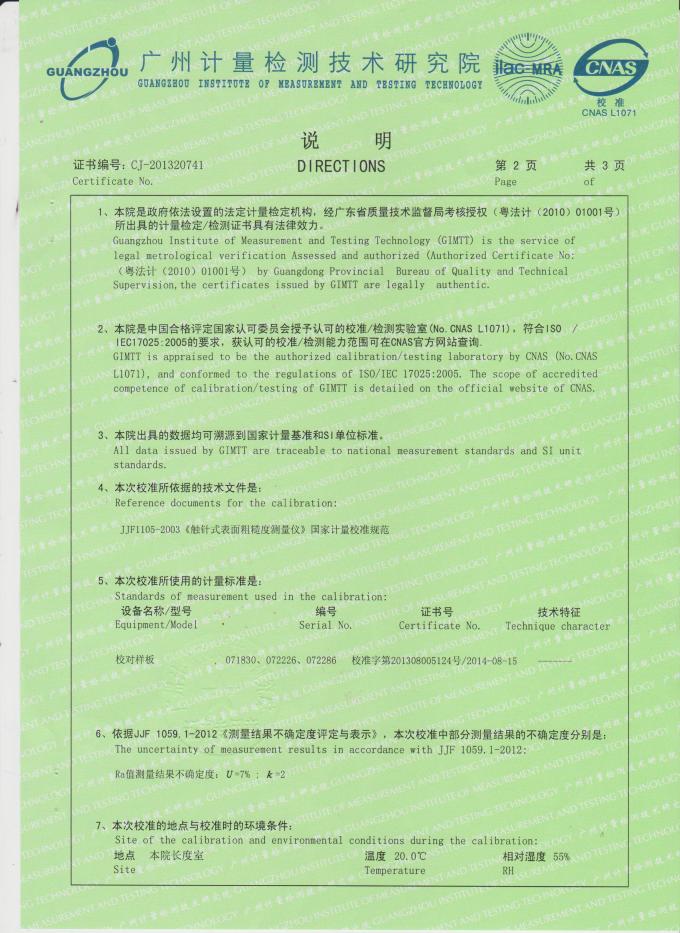

Certificat facultatif de calibrage de laboratoire de tiers :
