0.75-300mm équipement NDT paroi ultrasonique machine de mesure de l'épaisseur du métal en plastique
Testeur d'épaisseur de paroi par ultrasons TG-3300, Testeur d'épaisseur de métal, Testeur d'épaisseur par ultrasons, Testeur d'épaisseur de plastique
Caractéristiques
1. Capables d'effectuer des mesures sur un large éventail de matériaux, y compris les métaux, les plastiques, les céramiques, les composites, les époxies, le verre et autres matériaux bien conducteurs par ondes ultrasoniques.
2Des modèles de transducteurs sont disponibles pour des applications spéciales, y compris pour les matériaux à grains grossiers et les applications à haute température.
3Fonction de sonde-zéro, fonction d'étalonnage de la vitesse sonore.
4Fonction d'étalonnage à deux points.
5Indicateur d'état de l'appareil d'accouplement indiquant l'état de l'appareil d'accouplement.
6.Les informations sur la batterie indiquent la capacité de repos de la batterie.
7Fonction de veille automatique et d'arrêt automatique pour économiser la vie de la batterie.
8.Logiciel en option pour traiter les données de mémoire sur le PC.
9.Une mini-imprimante thermique en option pour imprimer les données mesurées via le port RS232.
Les spécifications

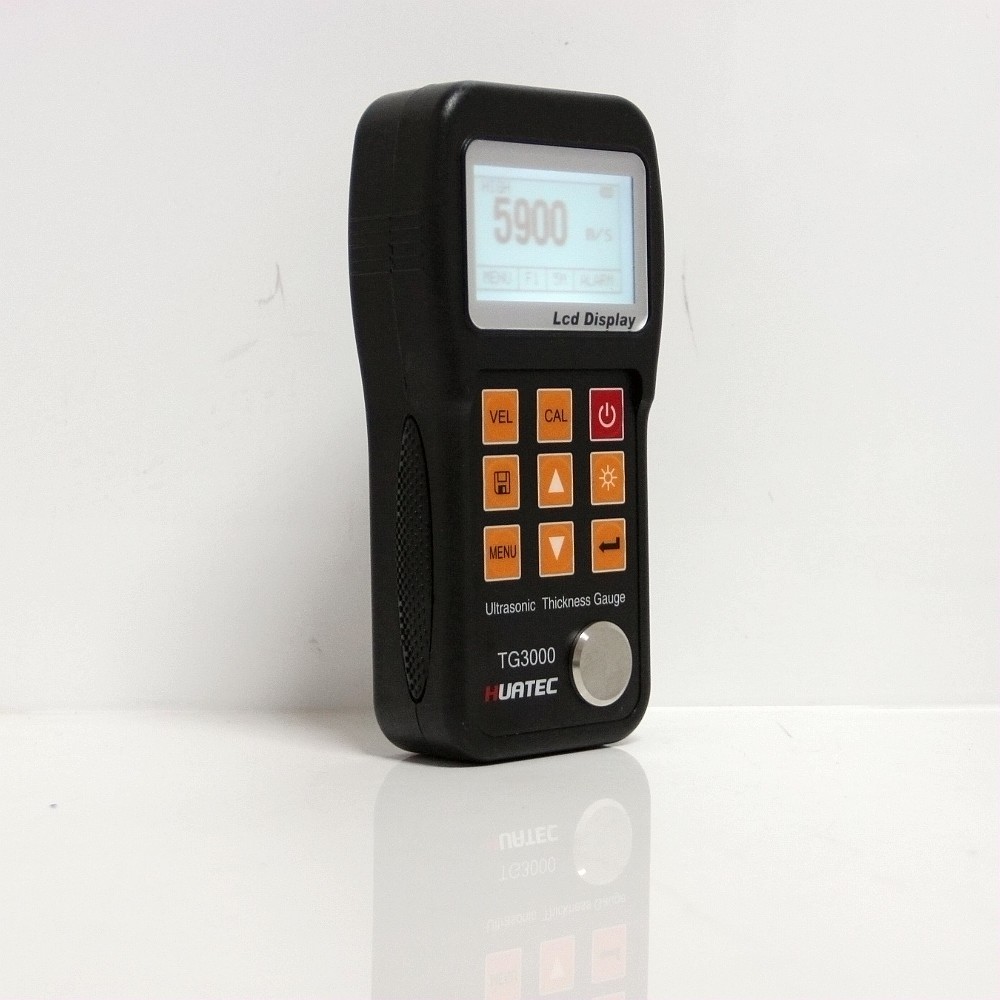

Affichage:Un écran LCD 128x64 avec rétroéclairage LED.
Plage de mesure:0.75mm~300.0mm (0.03 pouces~11.8 pouces)
Vitesse du son:1000m/s~9999m/s (0,039~0,394 pouces/μs)
Résolution de l'écran:0.01 mm ou 0,1 mm (moins de 100,0 mm)
0.1 mm (plus de 99,99 mm)
Précision:± 0,5%Épaisseur + 0,02 mm, dépend des matériaux et des conditions
Unités:Unité métrique/impériale sélectionnable.
Limites inférieures pour les tuyaux en acier:
5MHz sonde: F20mm ́3.0mm(F0.8 ́0.12 pouces)
10MHz sonde: F20mm ́3.0mm(F0.6 ́0.08 pouces)

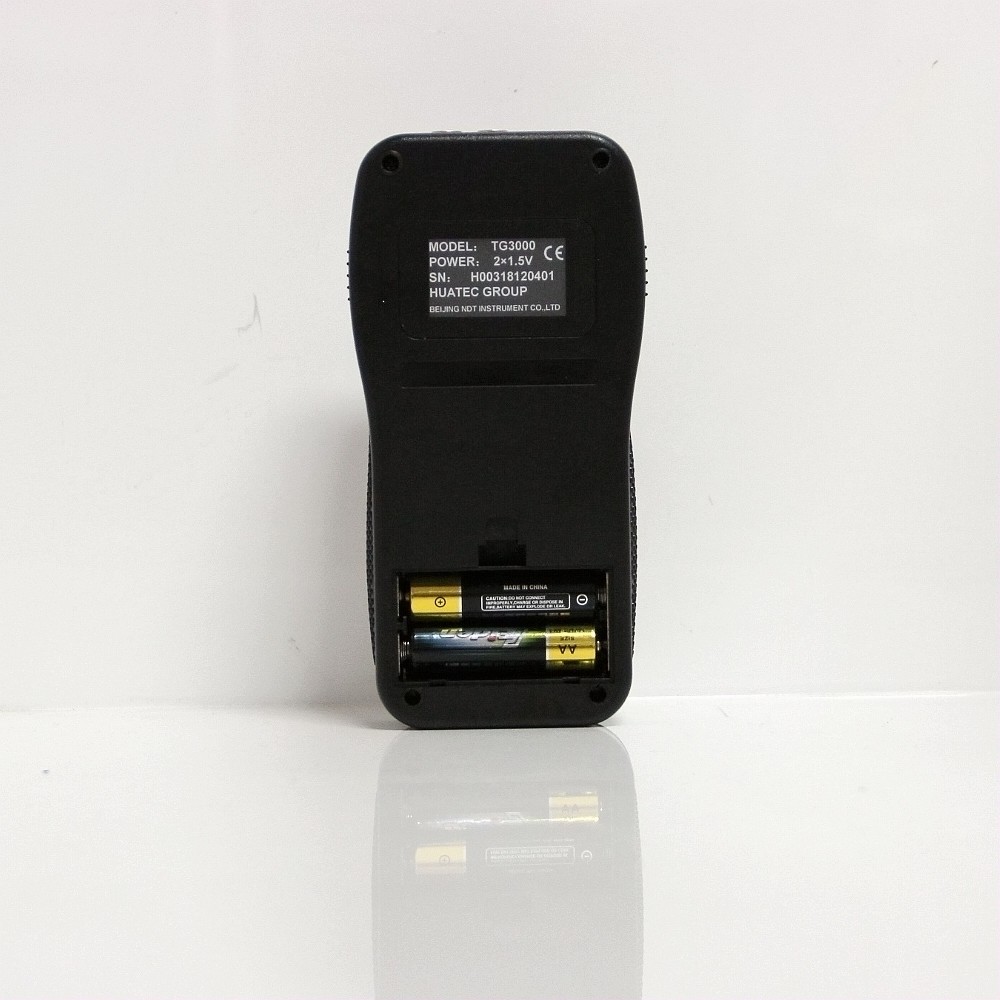

Source d'alimentation:2 pièces de taille 1.5V AA, piles.100 heures de temps de fonctionnement typique ((LED rétroéclairage éteint).
Communiqué:Port série RS232
Dimensions de contour:150 mm × 74 mm × 32 mm
Poids:238 g
quatre relevés de mesure par seconde pour la mesure en un seul point,
Mémoire pour un maximum de 5 fichiers (jusqu'à 100 valeurs pour chaque fichier) de valeurs stockées

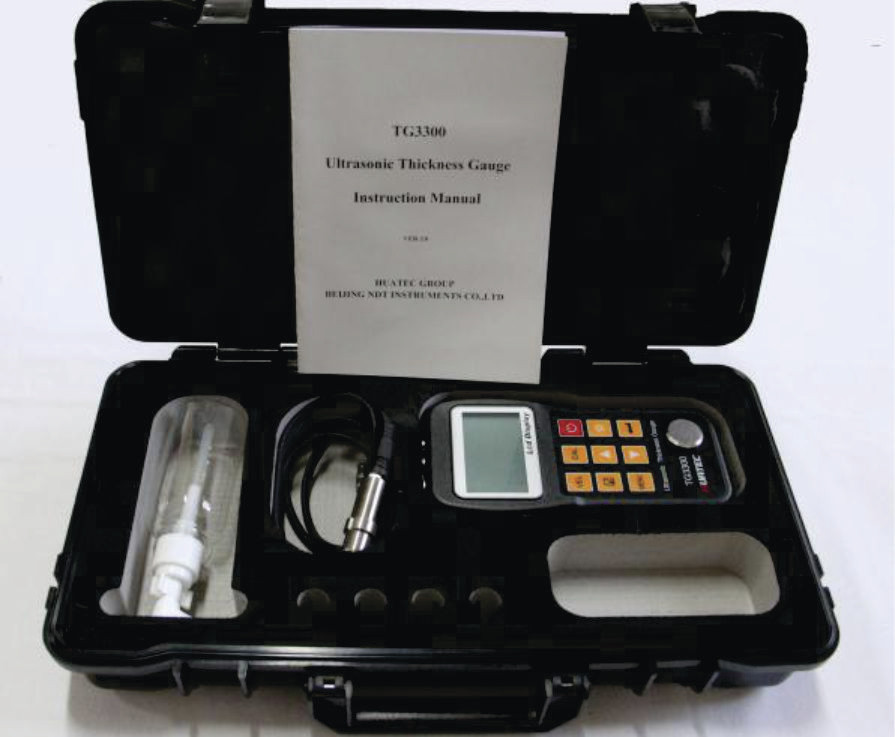

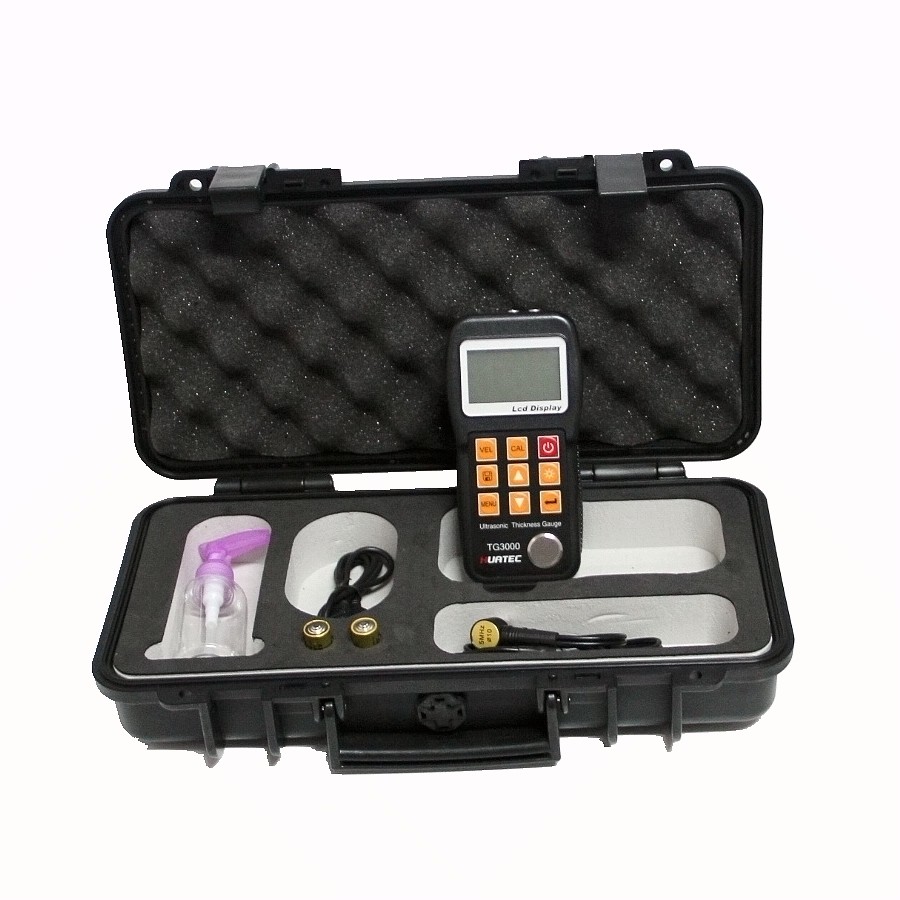

Configuration pour le jaugeur d'épaisseur/testeur à ultrasons TG-3300
|
|
Je ne veux pas.
|
Nom de l'article
|
Quantité
|
Nom de l'entreprise
|
|
Configuration standard
|
1
|
Corps principal
|
1
|
|
|
2
|

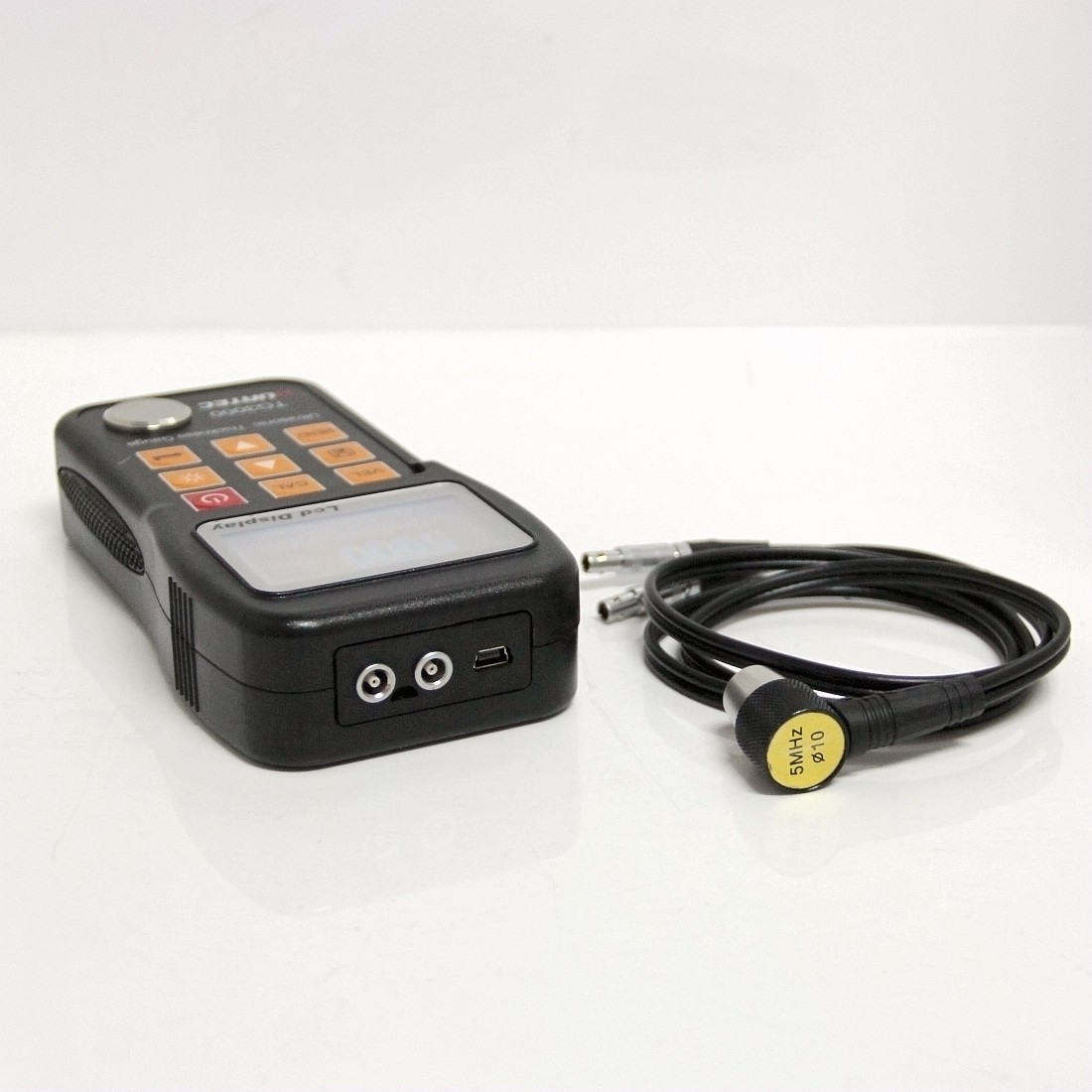

Transducteur
|
1
|
Modèle: N05
|
|
3
|
Couplants
|
1
|
|
|
4
|
Casse à instruments
|
1
|
|
|
5
|
Manuel d'utilisation
|
1
|
|
|
6
|
Piles alcalines
|
2
|
Taille AA
|
|
Optionnel
Configuration
|
7
|
Transducteur: N02
|
|
Appendice A
|
|
8
|
Transducteur: N07
|
|
|
9
|
Transducteur: HT5
|
|
|
10
|
Une mini-imprimante thermique
|
1
|
|
|
11
|
Câble d'impression
|
1
|
|
12
|
Le logiciel DataPro
|
1
|
|
13
|
Cable de communication
|
1
|
Problème facultatif pour le jaugeur d'épaisseur/testeur à ultrasons TG-3300 (annexe A):
|
Modèle
|
Fréquence MHz
|
Je vous en prie.
|
Plage de mesure
|
Limite inférieure
|
Définition
|
|
N02
|
2
|
14
|
3.0mm-300.0mm (en acier)
|
20
|
Pour les matériaux épais, très atténuants ou très dispersants
|
|
N05
|
5
|
10
|
1.2 mm-230,0 mm (en acier)
|
¢ 20 mm × 3,0 mm
|
Mesure normale
|
|
N05/90°
|
5
|
10
|
1.2 mm-230,0 mm (en acier)
|
¢ 20 mm × 3,0 mm
|
Mesure normale
|
|
N07
|
7
|
6
|
0.75 mm-80,0 mm (en acier)
|
¢ 15 mm × 2,0 mm
|
Pour la mesure de l'épaisseur de paroi d'un tuyau mince ou d'un tuyau de petite courbure
|
|
HT5
|
5
|
2
|
3 mm à 200 mm (en acier)
|
30
|
Pour la mesure des températures élevées (jusqu'à 300°C)
|
