Détecteur de piqûres pour tester les défauts de revêtements protecteurs de pipelines de pétrole et de gaz, câbles, émail, réservoirs métalliques
Détails:
[Fonction]
Le détecteur de porosité HD-201 est un équipement de test spécial utilisé pour détecter les défauts des revêtements protecteurs de pipelines de pétrole et de gaz, câbles, émail, réservoirs métalliques, coques et autres. C'est un équipement simple et pratique.
[Caractéristique]
1, Faible consommation d'énergie, petite taille, poids léger；
2, Fonctionnement simple；
[Index technique principal]
1, Plage de mesure:
HD-201A:0.03-3.5mm (milieu brai de houille époxy)
HD-201B:3.5-10.mm (milieu asphalte de pétrole)
HD-201C:0.03-10.mm (brai de houille époxy, milieu asphalte de pétrole)
3, Haute tension de sortie:
HD-201A:0.5-15KV
HD-201B:15-35KV
HD-201C:0.5-35KV
4, Affichage: pointeur
5, Système de contrôle haute tension: réglage par potentiomètre ordinaire
6, Alimentation CC: 12v
7, Consommation:＜5w
8, Délai d'alarme: 1-2s
9, Sonde haute tension: générateur haute tension électronique
10, Emballage: coffre en métal
11, Dimension principale: 165mm×155mm×68mm
12, Poids: 1.5kg (batterie incluse)
[Principe]
Le détecteur génère une haute tension continue qui est appliquée à la surface du revêtement par une sonde. Le détecteur est connecté au substrat via le retour de haute tension. Lorsque la sonde passe sur un défaut de revêtement, le circuit électrique est complété et un courant circule de la sonde au substrat. En conséquence, des alarmes sonores et visuelles sont activées dans le détecteur et une étincelle peut être produite au niveau du défaut.
[Tableau des tensions de test]
| Matériau anticorrosion |
Épaisseur du revêtement |
Tension de détection |
Remarques |
|
Brai de houille époxy
Deux toiles huilées
|
0.2
0.4
0.6
0.8
|
4-5KV ou auto
|
Si la norme doit être appliquée selon la norme
|
|
Brai de pétrole
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Ruban de polyéthylène |
Selon: formule de conversion 3249TC=V V: tension TC: épaisseur de la couche anticorrosion
Mise en œuvre standard des critères d'acceptation SY4014-92
|
| Revêtement en verre |
Selon l'expérience, la tension de détection est généralement de 8KV-20KV |
| Autres matériaux anticorrosifs |
Selon la conception du bureau d'études pour détecter les performances d'isolation de la tension ou du matériau lui-même. |

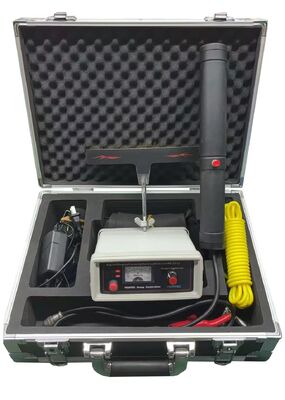

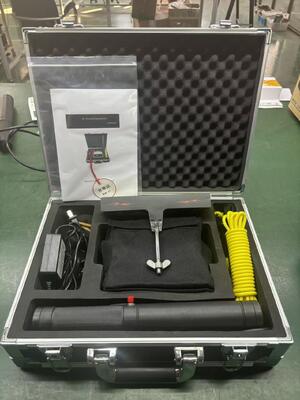

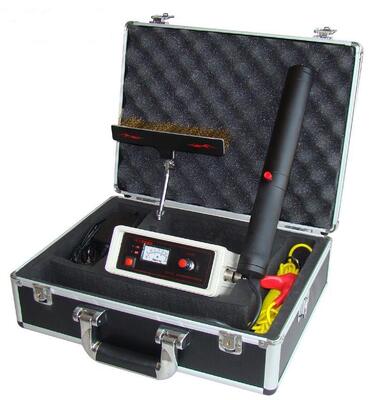

[Livraison standard]
Unité principale
Pistolet haute tension
Pistolet haute tension
Chargeur
Câble long
Câble court
Aimant de connexion
Tige de terre
Gants haute pression
Manuel d'instructions
Certificat d'étalonnage HUATEC
Accessoires optionnels
Brosse en arc
Brosse plate
Brosse à ressort circulaire
Brosse pour surface intérieure de tuyau
Batterie
